Máquina SRB
La máquina de pulido de rodillos y biselado de agujeros profundos se utiliza principalmente en la industria de cilindros hidráulicos. Producimos dos tipos de máquinas SRB, uno es un modelo de servicio pesado, que se llama máquina pulidora de rodillos de biselado aburrido, el volumen de biselado podría ser de 7 mm de diámetro. El otro modelo se llama máquina SRB, la carrera de corte podría ser de 0.5 mm para un solo lado. La velocidad de alimentación podría ser de 800mm/min, mientras que la rugosidad de la superficie podría ser Ra0.2um-Ra0.4um. También tenemos dos tipos de estructuras, una es una estructura japonesa, que es fuerte y de alta configuración y alto precio. El otro es la estructura local china, el precio es más bajo. Elija la máquina adecuada para su empresa. También tenemos dos estructuras, una es una estructura japonesa, que es fuerte, con una configuración alta, por supuesto, con un precio alto. El otro es la estructura china local. El precio es mucho más bajo. Elija el modelo adecuado para su empresa.
Descripción
Máquina SRB
Es una nueva generación y sustitución de la máquina perforadora y mandrinadora de agujeros profundos, combina el proceso de taladrado, biselado, laminado y pulido. Mediante el uso de la cabeza SRB, un proceso único, podría obtener el resultado final de IT{{0}}IT10, rugosidad superficial Ra0.2-Ra04um.
La máquina pulidora de biselado de agujeros profundos podría funcionar para el diámetro interno de 38 mm a 500 mm, hay varios modelos disponibles.
La máquina SRB de cilindro hidráulico de Guanlu tiene dos tipos:
Tipo uno, máquina pulidora raspadora de servicio pesado con función de mandrinado, este tipo de máquina tiene un gran volumen de corte, podría eliminar un material máximo de 7 mm de diámetro.
Tipo dos, máquina SRB liviana, este tipo de máquina tiene un volumen de corte pequeño, podría eliminar material de 1 mm de diámetro, pero la velocidad de alimentación es muy alta.
Ventaja de la máquina SRB:
En comparación con la máquina taladradora y mandrinadora de agujeros profundos tradicional, es un equipo revolucionario en la industria de cilindros hidráulicos. Tiene las siguientes ventajas evidentes:
2-5veces mayor eficienciaque la máquina taladradora y taladradora de agujeros profundos tradicional.
Ahorro de costos de mano de obra
Obtenga una superficie interna mucho más dura
Bajo nivel de ruido, sin contaminación.
Alta intensidad de trabajo automática, baja.
Las herramientas SRB son producidas por nosotros mismos, es conveniente usarlas, un rendimiento confiable, una larga vida útil y un precio atractivo.
La máquina SRB de dos estructuras está disponible.

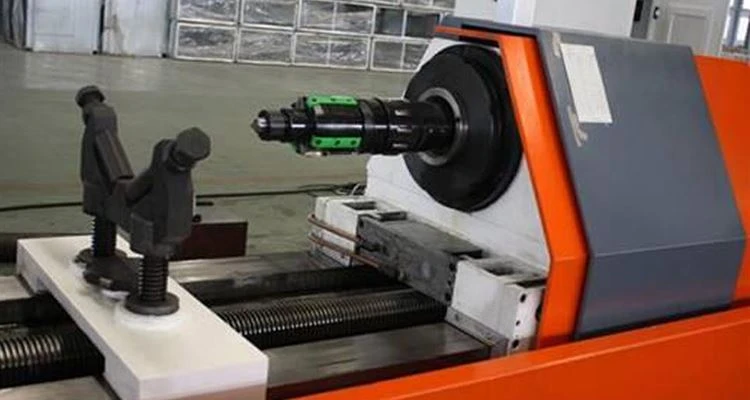

Una es la estructura local, la estructura china. Vea las fotos a continuación:
La otra es estructura japonesa, con alta configuración y alto precio. Vea las fotos a continuación:
Estructura principal de la máquina SRB(Para estructura japonesa, póngase en contacto para obtener información):
La máquina pulidora y pulidora de agujeros profundos de la serie TGG adopta el método de procesamiento de pieza de trabajo fija y alimentación rotativa de herramienta. Compuesto principalmente por la cama, el asiento de posicionamiento, el soporte de la pieza de trabajo, el soporte de la pieza de trabajo, el alimentador de aceite, el soporte del mástil, la caja del mástil, el sistema de alimentación, el sistema de refrigeración, el sistema hidráulico, el sistema de control CNC y otros componentes.
Cama de la máquina:La bancada de la máquina está hecha de bancada de fundición integral, tratamiento de envejecimiento, riel de guía rectangular doble, buena rigidez y gran capacidad de carga. La superficie de los dos rieles planos está sujeta a enfriamiento y rectificado de precisión, y la dureza de la superficie es alta, la precisión del movimiento es buena y la resistencia al desgaste es alta.
Asiento de posicionamiento:Se utiliza para el posicionamiento de la pieza de trabajo y la eliminación de virutas.
Soporte de la pieza de trabajo:Dos juegos de cada máquina herramienta, la función principal es el soporte auxiliar de la pieza de trabajo, que es conveniente para sujetar la pieza de trabajo, y su posición de trabajo es más baja que la posición de sujeción de la pieza de trabajo.
Portapiezas:Adopta una estructura de cierre de hierro en forma de V en ambos lados para sujetar la pieza de trabajo y resistir el par de corte.
Alimentador de aceite:utilizado para soportar la herramienta y el mástil y el refrigerante de entrada al área de procesamiento.
Soporte de mástil:El manguito de amortiguación del mástil se fija en el soporte y se reemplaza con el manguito de amortiguación del mástil cuando se reemplaza el mástil. Fácil reemplazo y buena repetibilidad.
Caja de mástil:Se selecciona el motor del husillo, la potencia es de 60kW, el husillo tiene un amplio rango de potencia constante y la segunda marcha se usa para la regulación de velocidad continua. El rango de velocidad es 60-1000r/min. El cojinete del husillo adopta un cojinete de rodillos cilíndricos de doble fila de alta precisión y un cojinete de bolas de contacto angular de empuje de doble vía, lo que hace que el husillo sea rígido, de alta resistencia y con una buena retención de precisión.
Dispositivo de lubricación automática:Lubrique el riel de guía y el par de tornillos guía.
Sistema de alimentación de caja de mástil:El reductor de servomotor de CA de 7,75 kW está conectado con el mecanismo de cremallera de salida para transmitir un gran par, buena rigidez y alta precisión.
Enfriandosistema gem:El sistema de enfriamiento adopta la estructura del tanque de combustible sobre el suelo. El aceite de corte es retirado por el transportador de virutas tipo cadena y luego filtrado a través de un filtro (filtración gruesa)-separador magnético-filtración fina tratamiento de filtración de tres etapas.
Sistema hidráulico:Ubicados en el medio de la parte trasera de la máquina herramienta, los componentes hidráulicos principales se seleccionan de la marca Taiwán.
Datos de parámetros de la máquina SRB para referencia:
Especificación | Parámetros | Nota |
Rango de diámetro aburrido | Φ38-Φ250mm/38mm-150mm/40mm-350mm 40 mm-500mm | |
Rango de profundidad de mandrinado | 1000 mm/2000 mm/3000 mm/4000 mm/5000 mm | |
Anchura del carril guía de la máquina | 600 mm | |
Rango de velocidad de alimentación | 10-3000mm/min | continuo |
Motor principal de la caja perforadora | 30kw | |
Rango de velocidad de rotación del husillo y grados | 60-1000rpm | 2 engranajes continuos |
motor de alimentación | 3kw | servomotor de CA |
sistema CNC | Sistema PLC Siemens S7 u otros | |
Potencia nominal del sistema de refrigeración | 2.5MPa | |
Rango de caudal del sistema de refrigeración | 200-600l/min | |
Presión nominal de trabajo del sistema hidráulico | 6.3MPa | |
Presión de trabajo nominal del sistema automático de expansión de herramientas | 3 MPa | |
Breve introducción de la empresa:
Dezhou Guanlu Precision Machinery Co.,Ltd, se fundó en el año 2011, somos la fábrica más famosa en mi localidad en la fabricación de máquinas pulidoras de rodillos para biselado de agujeros profundos. Mi ciudad, Dezhou, es la base de producción de máquinas de agujeros profundos. Entre estos competidores, nuestra máquina pulidora de rodillos para biselado de agujeros profundos tiene una ventaja única, tenemos dos estructuras, una es una estructura local/china, la otra es una estructura japonesa (por supuesto, el precio es mucho más alto).
Mi fábrica tiene nuestras propias instalaciones de mecanizado fuerte, tenemos una amoladora de guía Heckert de la marca alemana, el planificador chino más famoso, VMC, tornos, máquina perforadora de cajas, fresadora, etc. Con estas máquinas de mecanizado anteriores, bajo un sistema de gestión adecuado, podemos tener una entrega rápida y estable.
Nuestra máquina perforadora de orificios profundos ha sido exportada a más de 40 países y ganó buena reputación y fama. Mejoramos nuestra calidad y estructura día a día.
