Máquinas perforadoras de agujeros profundos BTA

A continuación se detallan algunos de los beneficios comunes de las operaciones en pozos profundos:
Precisión y exactitud
Dado que las operaciones de perforación de pozos profundos están automatizadas, permiten relaciones precisas y precisas entre profundidad y diámetro en los agujeros perforados. Por lo tanto, la perforación profunda es ideal para lograr agujeros con dimensiones exactas a los requisitos de industrias como la aeroespacial y la de defensa.

Acabado superficial mejorado
Los procesos de perforación de agujeros profundos ofrecen un mejor acabado superficial que los métodos convencionales realizados con brocas helicoidales. La perforación profunda implica el uso de herramientas y configuraciones especializadas para un flujo de refrigerante a alta presión y una evacuación eficaz de la viruta, lo que garantiza una calidad superficial superior del agujero. En consecuencia, este excelente acabado superficial mitiga la fricción y el desgaste, asegurando la durabilidad y el correcto rendimiento de las piezas móviles.

Vida útil de la herramienta mejorada
Las herramientas utilizadas en la perforación de agujeros profundos suelen ser duraderas ya que están hechas de materiales súper resistentes y tienen geometrías únicas. Como tal, estas herramientas pueden resistir el desgaste y evitar cambios constantes de herramientas. Por lo tanto, la vida útil prolongada de las herramientas de las perforadoras de agujeros profundos ayuda a ahorrar costos y al mismo tiempo garantiza la máxima productividad.

Perforación con pistola y perforación BTA: estas son las herramientas adecuadas para la perforación más profunda. "Agujero profundo" se define por los diámetros de perforación y, específicamente, por la relación profundidad-diámetro. Cuando se usa correctamente, la perforación con pistola puede producir agujeros rectos que son mucho más profundos de lo que son capaces de hacer los taladros de estilo convencional.
Aquí encontrará información rápida sobre varias soluciones de perforación de agujeros profundos de nuestra Guía de perforación de agujeros profundos:
Si bien podemos usar un código g especial, como la programación conversacional del editor G-Wizard, para ampliar el alcance en agujeros profundos más allá de las brocas de flauta parabólica y la perforación por penetración, para llegar a una profundidad realmente profunda se necesitan herramientas aún más especializadas. Las brocas helicoidales de carburo sólido de primera calidad se fabrican en 20 diámetros, y tal vez un poco más con ciclos personalizados ajustados a mano.

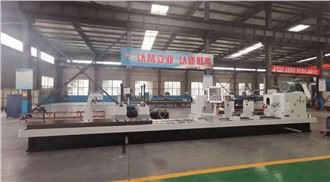

Por lo general, la perforación con pistola y BTA se realiza en máquinas perforadoras especiales para agujeros profundos que están diseñadas para ese propósito. Estas máquinas son capaces de contrarotar tanto la herramienta de corte (pistola o taladro BTA) como la pieza de trabajo, lo que proporciona los mejores resultados en agujeros de gran relación profundidad-diámetro.
La perforación con pistola también se puede realizar en un torno, pero la desventaja es que el torno sólo puede girar la pieza de trabajo y no el taladro al mismo tiempo.
¡Los agujeros rectos y profundos no son fáciles!

¿Qué es la perforación con pistola?
Gundrilling se desarrolló para ayudar a hacer cañones de armas más rectos y precisos. Como puede imaginar, los agujeros rectos y profundos son fundamentales para que los cañones de las armas sean precisos.
Utiliza una punta de carburo sólido de geometría bastante simple en una herramienta de corte larga y delgada que bombea fluido a través del núcleo de la herramienta para expulsar las virutas de la punta a través de generosas flautas rectas:
Las puntas son similares en geometría a las brocas helicoidales de carburo sólido, excepto que no hay torsión: las flautas son rectas. El refrigerante bajo presión fuerza a las virutas a salir a lo largo del eje ranurado. Estas puntas son de carburo sólido o de carburo soldado; se necesita una herramienta de corte resistente para manejar estas relaciones de profundidad a diámetro.

El equipo Gundrilling para perforación de pozos profundos consta de
Una herramienta de corte delgada con filos de corte de carburo sólido, el propio taladro de pistola.
Componentes portaherramientas para bombear el refrigerante y evacuar virutas.
Una máquina, ya sea un torno o una taladradora dedicada.
¿Por qué la perforación con pistola funciona mejor para agujeros rectos y profundos? Se trata de las patatas fritas. En un pozo profundo, se vuelve cada vez más difícil eliminar las virutas a medida que aumenta la relación profundidad-diámetro. Cuanto más profundo sea el agujero, más difícil será la eliminación de la viruta. La clave es bombear refrigerante a una presión que garantice que las virutas salgan del orificio junto con una vía por la que las virutas puedan moverse.

Cuándo considerar la perforación con pistola
Entre las soluciones de perforación de agujeros profundos, elija la perforación con pistola cuando:
Las profundidades de los agujeros son superiores a 20x.
Los agujeros profundos requerirían escariado o bruñido para cumplir con las tolerancias. La perforación con pistola no requiere escariado ni bruñido porque el acabado de la superficie del orificio perforado ya es muy bueno.
Con diámetros perforados inferiores a 20mm. Los orificios profundos de mayor diámetro se pueden realizar de manera más eficiente con BTA Drililng.
La perforación profunda se puede realizar en prácticamente cualquier material cuando se cumplen estas condiciones.
A veces, incluso los agujeros relativamente poco profundos (según los estándares de perforación con pistola) se benefician de la perforación con pistola cuando los requisitos de rectitud, diámetro y acabado de la superficie son altos. El tamaño del orificio, el acabado y la rectitud de un orificio perforado con pistola son mayores que con la perforación helicoidal y otras soluciones de perforación de orificios profundos, por lo que eliminar una segunda operación de escariado o bruñido mediante perforación con pistola puede ahorrar tiempo.
Las brocas helicoidales de metal duro integral no siempre son la respuesta.

Perforación con pistola en un torno
Si bien la perforación con pistola se puede realizar en un torno, es mejor hacerlo en una máquina perforadora de agujeros profundos especial. Las ventajas de la máquina perforadora de agujeros profundos incluyen la capacidad de girar tanto la pieza de trabajo como el taladro (en direcciones opuestas), guías de látigo para soportar el taladro largo y la pieza de trabajo, además de refrigerante a alta presión para una mejor evacuación de las virutas.
La herramienta y la pieza de trabajo que giran en sentido contrario contribuyen a que los orificios perforados sean más rectos. Las máquinas perforadoras de agujeros profundos dedicadas también tienen un control más sofisticado de las cargas y las presiones del refrigerante que identifican correctamente cuándo la herramienta está desafilada y es necesario cambiarla.

Aun así, el taladrado con pistola en un torno normal puede seguir siendo eficaz. Aquí hay un taladro de pistola en funcionamiento en un torno de motor manual con solo una unidad de refrigerante nebulizado:
Un equipo tan simple llevará agujeros a profundidades mucho mayores que las que pueden alcanzar las brocas helicoidales comunes.
Dado que los latigazos pueden crear un peligro real para la seguridad, además de destruir completamente la perforadora, se deben seguir algunos procedimientos importantes al perforar con pistola en tornos sin protectores contra latigazos:
Cree un orificio piloto de al menos 1 a 2 diámetros de profundidad y 0.0005 – 0,001 pulgadas más grande que el taladro de pistola.
Coloque el taladro de pistola en el agujero antes de comenzar la rotación.
Detenga siempre la rotación antes de retirar el taladro de pistola del agujero.
Considere la posibilidad de colocar un apoyo estable en el torno para ayudar a estabilizar los taladros tipo pistola. Si no tienes un descanso estable, es posible que tengas que utilizar una serie de ejercicios con pistola progresivamente más largos. Trate de mantener sin soporte menos de 40 diámetros de longitud del taladro de pistola.
Cuando utilice niebla en lugar de refrigerante de alta presión, reduzca las velocidades de avance en un 60 %. Cuanto más pequeño es el orificio, más importante se vuelve el refrigerante a mayor presión.
Los taladros tipo pistola están más satisfechos con el aceite de corte que con el refrigerante soluble en agua típico que se utiliza con el CNC. Mantenga las temperaturas del refrigerante por debajo de 80 grados F para no perder viscosidad del aceite. Todo lo que esto le dice es que cuando se trata de refrigerante, la lubricación y mantener las virutas evacuadas es más importante que el enfriamiento.
