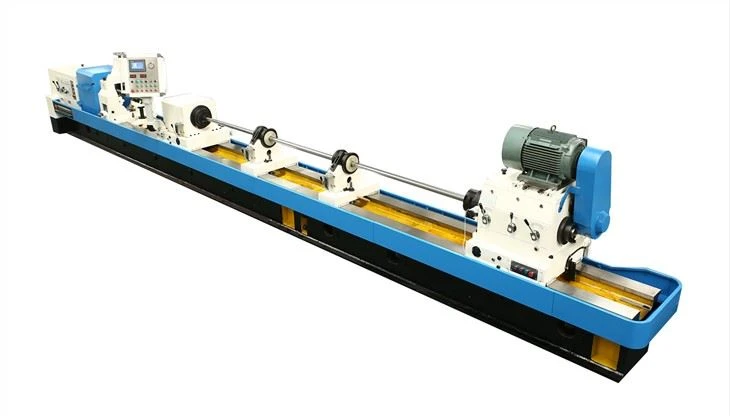

Taladradora de agujeros profundos

Introducción de la taladradora de agujeros profundos:
La máquina es un equipo especial para el mecanizado de orificios cilíndricos profundos de piezas de trabajo. Puede ser perfectamente adecuado para taladrar y taladrar orificios, orificios ciegos y de paso en piezas; por ejemplo, husillo de varios tipos de máquinas, muchos tipos de cilindros y cilindros de aceite hidráulico y perforar collares en el yacimiento de gas y petróleo.

Contenido del producto

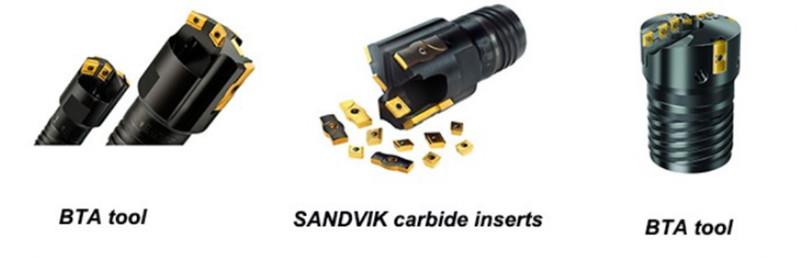

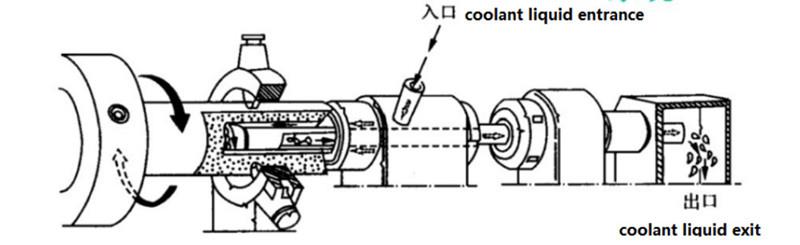

Adopta el método de procesamiento BTA, no solo puede perforar los agujeros profundos, sino también perforar los agujeros profundos. Al taladrar la pieza de trabajo, adopta el método de extracción de viruta BTA, es decir: el líquido refrigerante llega a las partes perforadas a través del dispositivo de suministro de aceite, las virutas de hierro y el aceite refrigerante regresan al tanque de drenaje y al dispositivo de extracción de virutas a través del orificio de la barra de perforación. El método anterior para realizar el propósito de perforación.

Al taladrar la pieza de trabajo, adoptamos el método de extracción de viruta delantera de perforación aburrida (tire del cabezal de perforación de la manera siguiente), el frente del eje del cabezal equipa el dispositivo de extracción de virutas, que se utiliza para taladrar y eliminar las virutas. Al perforar la pieza de trabajo, la pieza giratoria, para mejorar la precisión de la perforación. La pieza de trabajo adopta la posición de sujeción de la placa cónica doble, la pieza de sujeción se sujeta fácilmente. Posición responsable.

Parámetros de la máquina:

Marco principal de la máquina:

• La máquina consta de las siguientes partes: lecho de la máquina, cabezal, cabezal de presión de aceite, apoyo de la pieza de trabajo, sistema de alimentación del carro, apoyo de la barra de perforación, sistema de refrigerante, sistema eléctrico, sistema hidráulico, dispositivo de extracción de virutas.

• Las partes principales, tales como el lecho de la máquina, el carro, el cuerpo de la caja, el cabezal de presión de aceite y los apoyos están fundidos en hierro fundido súper .

• El ancho del riel guía de la cama de la máquina es de 600 mm , el ancho del riel guía plano es de 160 mm , espesor   4 0 mm , con una gran capacidad de carga, procesada por enfriamiento de alta frecuencia y rectificado de precisión, aseguran que la máquina tenga las ventajas de alta rigidez, buena resistencia y alta precisión. La máquina adopta s Transmisión de piñón y cremallera, con un par de transmisión más grande que el tornillo, más estable, sin desperdicio . (Si la máquina es accionada por tornillo, el ancho del riel de guía de la bancada de la máquina debe ser de 650 mm, plano y con estructura de riel en forma de V, el ancho del riel de guía plano es de 150 mm, el espesor es de 40 mm. Si la máquina tiene una estructura de transmisión de tornillo, el cobre turbo lleva parte).

• La estación de operación de la máquina está en la parte frontal del cabezal de presión de aceite, fácil de operar. El ajuste del cabezal de presión de aceite y la sujeción de la pieza de trabajo adoptan un dispositivo hidráulico, la presión es ajustable y se muestra en el manómetro, de forma segura y confiable. El husillo del cabezal de presión de aceite y el husillo de la máquina están en alta condentricidad, es fácil cambiar los manguitos de guía.
