Máquina para pulir rodillos de orificio profundo

Máquina para pulir rodillos de orificio profundo

Resumen de la máquina:

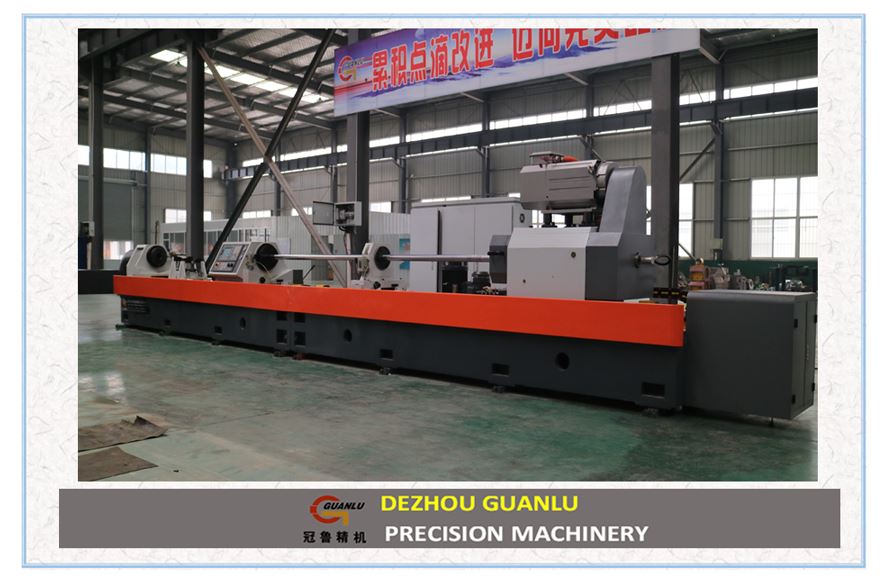

TGG2120 es la máquina que se especializa en tubos de acero de diámetro pequeño. El diseño de la máquina se refiere a la Sierra de EE. UU., Que combina la perforación brusca, el afilado de precisión y el pulido en un solo proceso. Alta eficiencia y alta precisión.

Parámetros principales:

Diseño de la máquina y detalles de cada unidad:

• La máquina consta de bancada de la máquina, sótano de la cabeza de la máquina, reposo de trabajo constante, calibrador hidráulico, cabezal de presión de aceite, sistema de soporte del cabezal de presión de aceite, barra de perforación constante, caja de la barra de perforación de alta velocidad, sistema de alimentación del portador de la barra de perforación, sistema de refrigeración, GSK eléctrico sistema, sistema de lubricación automática, motores y así sucesivamente

• Sótano del bastidor del cabezal, calibre hidráulico, cabezal de presión de aceite, barra fija de perforación constante, concentración del husillo de la caja de la barra de perforación instalada a mano, en el centro de la plataforma de la máquina, un extremo instale el tornillo de avance de Phi; 63T, el paralelismo con el riel de guía es inferior a 0,05 / 1000 mm, que impulsa el movimiento del cabezal de presión de aceite para ajustar la longitud del trabajo. El otro extremo instala el tornillo de bola & Phi; 80; el paralelismo con el riel guía es inferior a 0,05 / 1000 mm; la alimentación de la barra de perforación.

•

• Todas las piezas giratorias son compatibles con todos los rodamientos adoptados por NSK de Japón, que tienen una larga vida útil y una alta precisión.

• El sistema de refrigeración está en el lado de la máquina. Incluye chip transportador, cámara de aceite y sistema de filtrado. El flujo de refrigerante puede obtener 600L / min, el usuario puede ajustar el tamaño del orificio. La presión nominal del refrigerante es de 0.36-3MPa.

• Sistema hidráulico, que dispone de bomba hidráulica independiente. Uno es para el movimiento de la presión del aceite, la sujeción y el suministro de presión de sujeción del bastidor del cabezal. El otro es para la tensión de la herramienta y la contracción. La herramienta utiliza sistema de accionamiento hidráulico. Bomba hidráulica independiente, que hace que el sistema hidráulico funcione de manera más estable, precisa y más fácil de mantener.

• Sistema de lubricación: la máquina tiene sistema de lubricación completa, portador de la caja de la barra de perforación, caja del husillo de la barra de perforación. Utilice lubricación por circulación de gran volumen, barra constante de la barra de perforación, cabezal de presión de aceite, use lubricación manual. La bomba hidráulica de lubricación se instala de forma independiente. Que es más estable y fácil de mantener.

• Sistema de control eléctrico system El sistema de control eléctrico adopta el control de Siemens, equipa la pantalla TFT. La operación de la máquina puede ser manual y puede ser control automático. Todos los componentes de baja tensión utilizamos la marca Schneider. El armario eléctrico cumple con la norma GB5226.1.

• Protección de seguridad de la máquina ； En su mayoría partes de la máquina, use half enclosure. La seguridad de la máquina cumple con el estándar GB15760.
