Máquina de taladro de pistola horizontal

Artículos técnicos

Parámetros

Rango de diámetro de perforación

6mm-30mm

Profundidad de perforación Max.Hole

500mm

Poder total de la maquina

35KW

Agujero longitud-diámetro relación

50: 1

Sistema de control CNC:

Sistema GSK

Base de la cama de la máquina

• HT300 hierro, resina de fundición precisa en arena.
• Tratamiento de cronometraje dos veces, alta rigidez y estabilidad.

Carril de guía del eje Z

• Adopte fabricado en los rieles de guía lineales de Taiwán (el riel de guía lineal THK de Japón es opcional)
• Alta precisión de transmisión,
• Respuesta rápida.

Mesa de trabajo

• La mesa de trabajo con ranura en T, accesorio de pieza de trabajo está instalada en la mesa de trabajo
• Pieza de carga / descarga manual.

Barra de taladro de descanso

• 1 grupos,

Función:

1.Soporte de la barra de perforación,

2. Asegurar la precisión de perforación,

3.Reducir la vibración de la barra de perforación.

4. Puede cumplir con la relación máxima de diámetro de la longitud del orificio de perforación 50: 1; adopta el mecanismo de articulación de soporte de la barra de perforación.

Marco de guia

• Impulsado por sistema hidráulico.

Función: 1. Guiando las brocas,

2. Sellado del aceite de corte de alta presión,

3.Chips eliminación, corte de aceite de retorno ,.

Cabezal

• Se utiliza para impulsar la rotación del trabajo, la velocidad del husillo se fija en 120 r / min. El husillo se puede mover axialmente bajo el control del sistema hidráulico para presionar o aflojar la pieza de trabajo.

Sujeción de pieza

• El extremo frontal del cabezal del cabezal y el bastidor guía están equipados con un disco cónico. El sistema hidráulico controla el movimiento axial del eje del cabezal. Utilizando el ángulo de biselado de los dos extremos del disco cónico y la pieza de trabajo, se sujeta y se coloca. la pieza de trabajo automáticamente.

Guardia de seguridad

• La máquina no tiene guarda de seguridad.

Eje Z

• Tornillo de accionamiento del servomotor
• Acoplamiento flexible
• Estructura de husillo de bolas
• Velocidades infinitamente variables

Rango de velocidad de alimentación: 5 ～ 500 mm / min

Velocidad de movimiento rápido: 3000mm / min

Par motor de alimentación: 10Nm

• Guía lineal: Hecho en Taiwan, los deslizadores lineales son con sellado.
• Eje Z: el servomotor acciona el tornillo de avance girando mediante un acoplamiento flexible; La regulación de la velocidad sin escalonamientos puede realizarse.

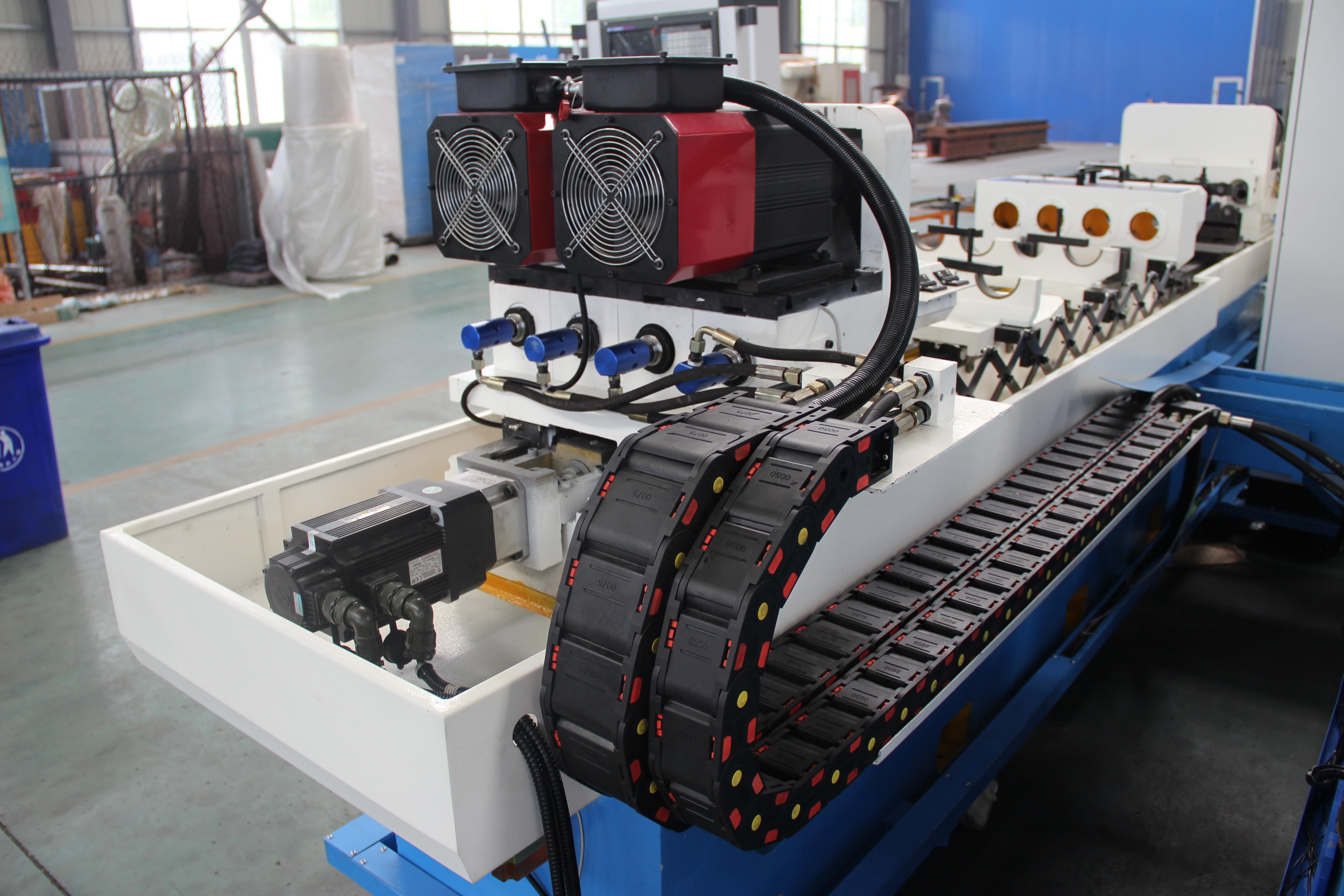

Estructura de la caja de perforación

• Caja de fundición de hierro, husillo principal, cojinete de la marca china, conector rotativo American Deublin, correa síncrona, ruedas de la correa síncrona, motor principal (motor del husillo servo).

• Caja de taladro motor

• 9.5kw (motor de conversión de frecuencia), rango de velocidad de rotación 500- 5000r / min (continuo)
• La cara final de la caja de perforación adopta el conector giratorio Deublin.

Característica de la caja de perforación

• El motor principal acciona la rueda de la correa para girar.
• La correa síncrona acciona el husillo principal y la broca giran
• El eje principal es una estructura accionada por el frente, para evitar salpicaduras de aceite en el motor, para mejorar la vida útil del motor.

Conexión de brocas

• El mango de las brocas de la pistola está fijo en el extremo delantero del eje principal de la caja de perforación
• Hay 3 orificios para tornillos en la cara frontal del eje principal para el modo de espera

Tanque de refrigerante

Montado en el piso

Flujo del sistema de refrigerante

150L / min (ajustable)

Volumen del tanque de refrigerante

Aproximadamente 1000L (tanque de aceite sucio y tanque de aceite limpio por separado)

Potencia del motor de la bomba de refrigerante

7.5kw (motor inversor)

Rango de presión del sistema de refrigeración

8MPa (ajustable)

Filtro de papel y filtro de imán.

Nivel de pureza de 20μm.

Aceite de corte

Aceite de corte 810 (marca china) / taladro para pistola de agujero profundo.

Chips de placa de cadena convoyor

Automáticamente

Sistema de lubricación

Estación de lubricación automática, suministro de lubricante a la caja de perforación, husillo de bolas, riel de guía lineal y deslizadores.

Presión del sistema de lubricación.

0.8MPA

Capacidad del tanque de lubricación.

1.5L

Sensor de nivel de aceite

Alarma de bajo nivel de luz de detección y alarma de campana.

Tipo de aceite lubricante

Base mineral de aceite

Sistema de control de la máquina

GSK

Cabina electrica

• Componentes principales con marca china.
• La superficie del armario eléctrico es un tratamiento de recubrimiento por potencia
• Con tiras de sellado de polvo.

Circulación aérea

Ventilador de escape (dos juegos)

Tensión de alimentación

3 fases, 380V, 50HZ (o cumplir con los requisitos del cliente)

Potencia conectada total
