Máquina de trepanación de doble orificio de tornillo
Máquina de trepanación de orificio de doble tornillo Esta máquina se utiliza para el orificio central de la pieza de trabajo del cilindro u ofrece perforación de orificio central, especialmente para el taladro de orificio de doble barril (lo llamamos orificio "8"). Capacidad de procesamiento de la máquina: método de procesamiento de la máquina: boceto de la máquina para referencia del cliente : Máquina principal ...
Descripción
Máquina de trepanado de doble tornillo
Esta máquina se utiliza para el orificio central de la pieza de trabajo del cilindro u ofrece perforación de orificio central, especialmente para el taladro de orificio de doble barril (lo llamamos orificio "8").
Capacidad de procesamiento de la máquina:
Rango de diámetro de perforación sólido | Φ30 ～ Φ100mm (por cabeza de perforación sólida BTA) |
Gama de diámetros aburridos | Φ35 mm200 mm (por el cabezal de taladrado contrario, volumen de corte de 15 mm de diámetro) |
Max. Profundidad de taladrado | 3000mm |
Max. Longitud de la pieza | 3000mm |
Método de procesamiento de la máquina:
Modo de perforación sólida | Método de perforación BTA (los chips salen a través de la barra de perforación) |
Proceso de perforación del agujero | Las virutas salen por el agujero de la pieza de trabajo. |
Metodo de entrada | El herramental es rotativo y de avance, la pieza de trabajo es fija. |

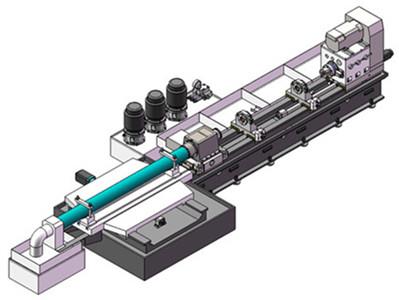

Boceto a máquina para referencia del cliente:
Parámetros tecnológicos principales de la máquina
Artículos | Parámetros | Observación | ||
Capacidad de trabajo | Rango de diámetro de perforación sólido | Φ30 ～ Φ100mm | ||
Gama de diámetros aburridos | Φ40 ～ Φ200mm | |||
Max. Profundidad de perforación / taladrado | 3000mm | |||
Max. Longitud de la pieza | 3000mm | |||
Gama de piezas OD | Φ100 ～ Φ300mm | |||
Husillo principal | 1 PC | |||
Capacidad de la máquina | Alimentación de herramientas (eje Z) | Rango de velocidad de alimentación | 5 ～ 500 mm / min | Stepless |
Rango de velocidad de movimiento rápido | 2000mm / min | |||
Par motor de alimentación | 23Nm | |||
Caja de taladro | Rango de velocidad de rotación | 70 ～ 1000r / min | 2grades (continua) | |
Fuerza de motor | 30KW | Motor inversor | ||
Mesa de trabajo (eje X) | Viajar | 400mm | ||
tamaño | 2400mmX600mm | |||
Carga de peso | 4 toneladas | |||
Sistema de refrigerante | Max. presión | 2.5MPa | Ajustable | |
Max. fluir | 300L / min | Ajustable | ||
Fabricante de piezas principales / lista de marcas
No. | Nombre | Fabricante / marca |
1 | Sistema CNC, servo motor. | GSK |
2 | Caja de taladro motor inversor motor | Marca famouse china |
3 | Rodamiento del husillo principal | Marca famouse china |
4 | Rodamiento de tornillo guía | Marca famouse china |
5 | Componentes electricos principales | Schneider |
6 | Componentes principales del sistema de refrigeración. | Marca famouse china |
7 | Motor reductor para eje x | Hecho en Taiwán |
8 | Husillo de bolas para eje x | Hecho en Taiwán |
Etiqueta: Máquina de trepanado de orificio de doble tornillo, China, proveedores, fabricantes, fábrica
